プラント・機械・配管フランジ・静電塗装ライン、異種金属接合時等の電気の流れを遮断しなければならない箇所や高電圧の絶縁箇所に最適です。

《ボルト・ナット・平座金・絶縁座金・カラーキャップ》 セット品

ボルト・ナット・平座金にSDCカラー処理

ISO 9001 品質マネジメントシステム 審査登録

SUS304 ⇒ グレー色

SUS316・SUS316L ⇒ ブルー色

SDCカラー処理は、 特殊樹脂焼付け塗装により海水中などの塩素系腐食を防止できることに加え、ボルトの樹脂塗膜とガラス繊維入樹脂座金によって絶縁効果が得られます。またSDC処理と同じく、焼付防止の効果はもとより、ねじとして一番大切なトルク係数値を安定させ、適正な軸力を与えられる処理です。

SDC電流絶縁ボルトの特徴

特徴

  • ・交流2200V に耐える絶縁効果( 220V 保証)があります
  • ・乾燥状態で作業性が抜群です
  • ・ステンレス鋼ボルト、ナットの最大の欠点である焼付固着を確実に防止します
  • ・六角ボルトタイプで施工性に優れております
  • ・胴部のスリーブがあってもボルト穴にスムーズにはいります
  • ・日本水道協会検査合格品

SDC電流絶縁ボルト 仕様

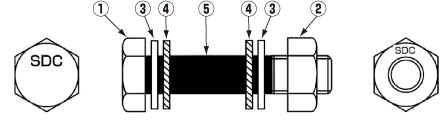

番 号 品 名 材 質 個 数
六角ボルト SUS 304・316(生地) 1
六角ナット SUS 304・316(フッ素系アクリル樹脂塗装) 1
平座金 SUS 304・316(フッ素系アクリル樹脂塗装) 2
絶縁座金 ガラス繊維入エポキシ樹脂 2
絶縁ライニング エチレンプロピレンゴム 1

寸法表

呼び径(A) 7.5kgf/cm2( F12) 呼び径(A) 10kgf/cm2( F15)
ボルトの呼び 長さ ねじ長さ 1セットの数 ボルトの呼び 長さ ねじ長さ 1セットの数
80 M16 80 32 4 80 M16 80 32 8
100 M16 80 32 4 100 M16 80 32 8
125 M16 80 32 6 125 M20 85 32 8
150 M16 85 31 6 150 M20 85 32 8
200 M16 85 31 8 200 M20 85 32 12
250 M20 90 32 8 250 M22 90 33 12
300 M20 90 32 10 300 M22 90 33 16
350 M22 95 33 10 350 M22 95 33 16
400 M22 95 33 12 400 M24 100 33 16
450 M24 100 34 12 450 M24 110 38 20
500 M24 100 34 12 500 M24 110 38 20
600 M24 110 38 16 600 M30 120 42 24
700 M30 120 42 16
備 考 1.上記寸法はF12及びF15フランジ使用時の参考寸法となっております。
    2.上記ボルト寸法と(長さ又はねじの長さ)が異なる場合は別途お見積りとさせていただきます。

カラー平座金・絶縁座金寸法表

サイズ M16 M20 M22 M24 M30 M36
カラー平座金寸法 17×30×3.0 21×37×3.0 23×39×3.0 25×44×4.0 31×56×4.0 37×66×5.0
絶縁座金寸法 17×30×3.0 21×37×3.0 23×39×3.0 25×44×3.0 31×56×3.0 37×66×3.0

発注時の注意点

  • 高電圧の絶縁のため、ご発注時には各部寸法(フランジ厚、パッキング厚等)をご確認ください。
注文時には図面・工事仕様書添付下さい。
図面等がない時は、当社寸法記入表に各サイズを記入の上ご返送下さい。

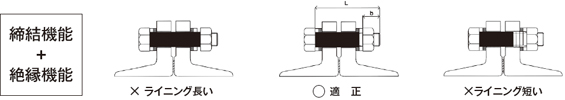

高電圧のため、絶縁ランニングがフランジ部を完全にカバーすると共に、
ネジも完全に締結できなければなりません。
L ( 首下寸法) b( ねじ部長さ)寸法が特に重要になります、正確にご指示下さい。
